智慧型平安監獄/勞教系統整體解決方案
- 分類：司法
- 作者：
- 來源：
- 發布時間：2016-12-14
- 訪問量：0
智慧型平安監獄/勞教系統整體解決方案
【概要描述】監獄是集中羈押罪犯的場所，是教育、改造和懲罰犯罪分子的國家機器。這一特殊屬性決定了監獄潛在較大的安全不穩定因素，安全穩定是監獄正常運行的首要任務。建設綜合型的安全防范系統目的是借助科技手段提升監獄安全保障和處理突發事故的能力。
- 分類：司法
- 作者：
- 來源：
- 發布時間：2016-12-14
- 訪問量：0
方案概述
監獄是集中羈押罪犯的場所，是教育、改造和懲罰犯罪分子的國家機器。這一特殊屬性決定了監獄潛在較大的安全不穩定因素，安全穩定是監獄正常運行的首要任務。建設綜合型的安全防范系統目的是借助科技手段提升監獄安全保障和處理突發事故的能力。
2007年5月底，司法部在南京召開監獄信息化會(huì )議，旗幟鮮明地確立了今后一個時期內監獄信息化的基本框架，成為了各級監獄相關部門規劃監獄信息化的定位基調和目標方向，從此在全國范圍內拉開了監獄信息化建設浪潮的序幕。
系統設計方案與特色
監獄技防集成系統是構成“智慧型平安監獄”應用系統的基礎，根據國家有關部委規定的技術要求和南寧光波在諸多工程中的實踐經驗，應用當前先進的技防手段和裝備，深入剖析監獄作為改造、教育和懲罰服刑人員專用場所的特殊安防需求，集成視頻監控、應急報警、門禁控制、周界防范、電子巡更、對講通訊、射頻定位、三維地圖等多種技防手段和設備，并實現跨系統之間數據通信和聯動響應。

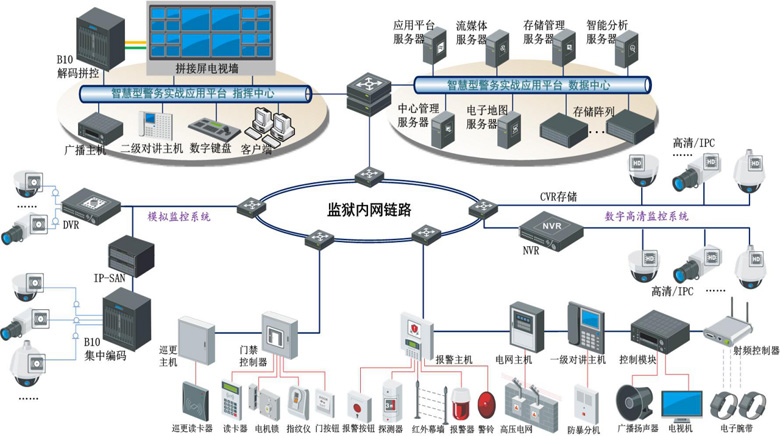

“智慧型平安監獄”技防系統總體集成方案如下:
“智慧型平安監獄”的數字化安防集成系統，采用構建“物聯感知”的物聯網模式，以推進信息化建設，推進“更好地促進管教服刑事業”的根本需要為出發點，體現行業應用領域深刻的業務認知和深厚的技術沉淀，具有鮮明的特色優勢。
1、數字化集成
系統采用物聯感知型的物聯網集成模式，將前端感知設備采集的信號在接入層通過控制器的通訊轉換，統一采用網絡(luò )數字信號實現數據傳輸和處理，確保主干網絡(luò )的獨立性和統一性，有效提升集成系統整體穩健性。
2、全覆蓋監控
實現監區監控全覆蓋、監獄內部實現監控無盲區是構建智慧型平安監獄的基本要求。為了滿足監獄監控系統通常是逐步完善的普遍性客觀實際，支持多種監控系統接入集成方式，以實現老舊監控系統的升級和新添系統的有效整合。
3、多樣化存儲
面對監獄視頻監控系統的利舊改造、新添擴建等不同技術時代和設備形態復雜的客觀現實，視頻存儲的技術實現方案就顯得尤為重要。監獄數字化技防集成方案，視頻圖像存儲支持多種存儲方式靈活實現，因地制宜地靈活配置選型，以適應不同現實場景的集成需要。

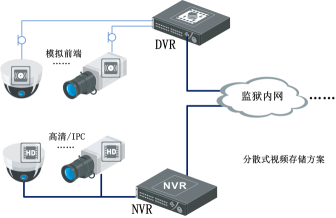

(1）分散式存儲：采用嵌入式專業監控設備實現視頻數據的存儲。監獄監控系統現狀，往往是既有模擬監控，又有網絡(luò )（高清）監控，基于這樣的實際情況，可以考慮采用靈活的組合型分散式存儲方式，將視頻數據存儲在DVR或NVR自帶的硬盤中。

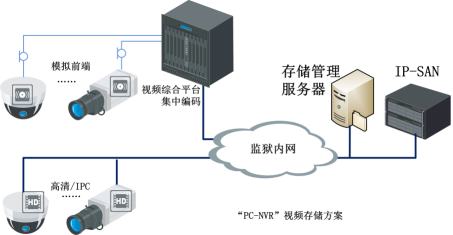

(2）文件式集中存儲：采用IPSAN或NAS的方式實現視頻數據集中存儲在中心機房的IPSAN設備中，技術上是由存儲服務器提供存儲管理和存儲服務，將視頻字節碼流封裝成標準格式的文件（一般以2M為一個文件單元）后寫進硬盤中，這種方式又稱為“PC-NVR”模式，也是業內主流的存儲方式。

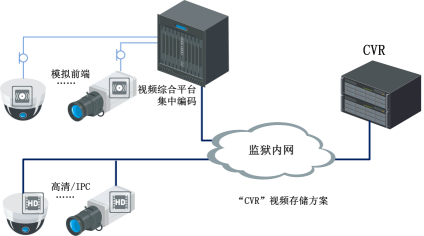

(3） 流媒體集中存儲：是獨特的視頻碼流直存方式，實現監控數據的集中存儲，該存儲方式稱為“CVR模式”。與傳統的“PC-NVR”模式對比，不需要將視頻字節碼流封裝為標準格式文件再寫入硬盤中，而是直接將字節碼流寫進硬盤中。方案的顯著特點是省略了存儲服務器，同時提升了存儲設備的并發存儲能力。
4、集約化集成
視頻綜合平臺（DS-B10）采用模塊化的方式靈活組合，滿足不同場景的應用需求，支持高清、標清視頻解碼、電視墻拼接控制、矩陣管理等監控中心常用功能，也支持碼流倍幀暢顯引擎等高端應用，成為指揮（監控）中心集成系統實現集約化設計的優選。

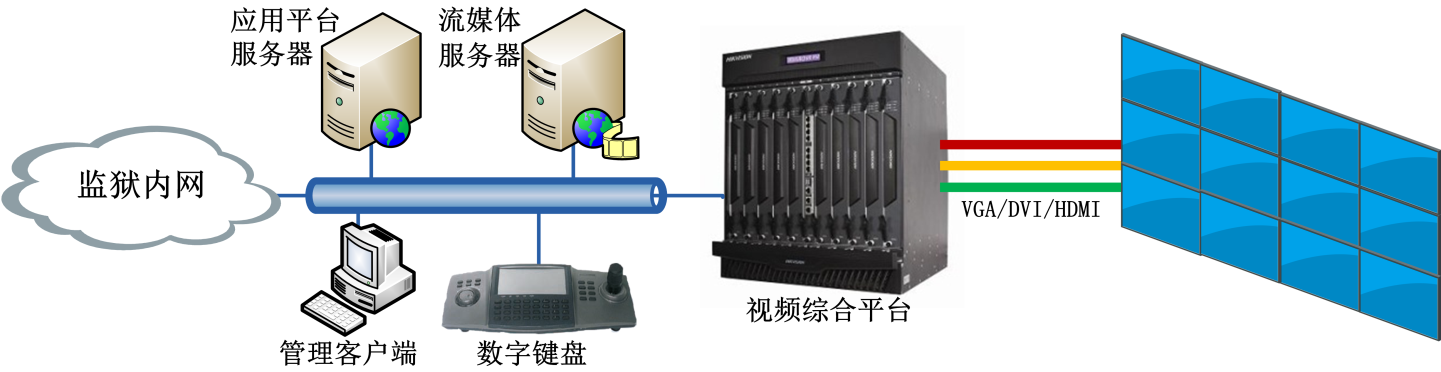

指揮（監控）中心的中央控制系統采用視頻綜合平臺（DS-B10）、數字鍵盤（DS-1100K）以及應用（軟件）平臺的組合集成來實現。
(1）視頻綜合平臺主機支持拼接單元控制和管理、支持針對拼接單元的開窗、漫游等應用操作功能，滿足靈活組合應用輸出單元的現實需要；
(2）視頻綜合平臺視頻輸出模塊支持高清視頻和標清視頻碼流解碼，通過輸出端口向電視墻實現圖像輸出；
(3）視頻綜合平臺支持網絡(luò )鍵盤接入和控制，實現目標監控碼流由流媒體服務器提供轉發調取，并由解碼模塊進行解碼；
(4）應用（軟件）平臺通過管理客戶端實現對電視墻圖像輸出管理，支持拼接單元靈活組合、輪巡規則配置等管理功能。
5、多系統聯動
跨系統聯動是提升監獄技防應用成效的首要因素，監獄技防是基于物聯網模式的綜合型集成系統，借助統一的主干網絡(luò )通信鏈路，將各技防系統控制信令、基礎數據、業務數據等實現統一的交互，從而實現對不同設備之間的聯動響應。系統內觸發事件都以“報警”的方式啟動監控圖像和地理數據的聯動，由應用平臺軟件來識別“報警”事件的級別，并有選擇性地輸出信息，降低“誤報”。
技防配置方案和設備選型建議
優化設備選型是提升系統應用效果的重要途徑，也是細化行業特征設計的重要體現。監獄作為特殊的管理場所，技防系統設備的優化選型，突出不同場景的不同功能需要、體現系統設計的專業性，南寧光波梳理了滿足監獄應用需要的自主品牌的監控、門禁、報警系統的設備選型推薦方案。

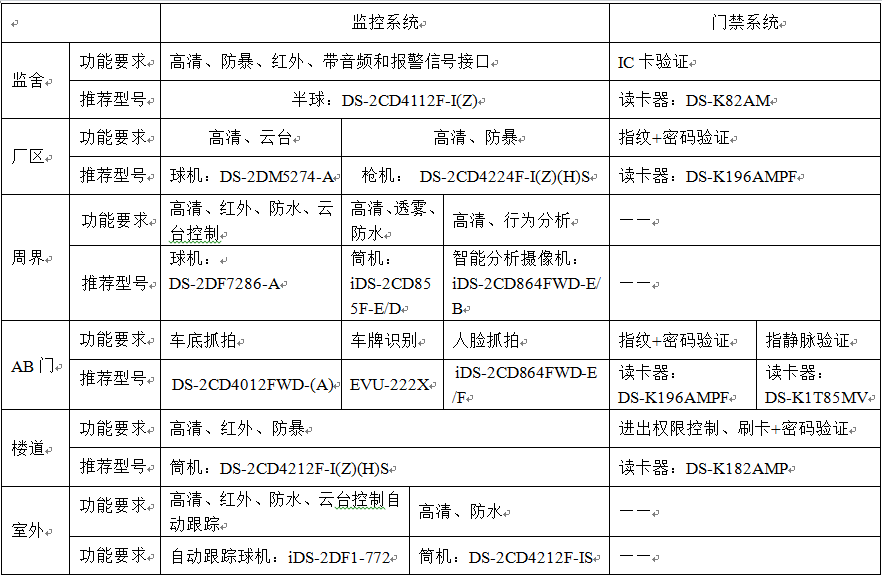

1、前端設備
2、傳輸和存儲設備
存儲管理服務器（VMS）：iVMS-8300E（IS-VSE2326C-NBA）
IP-SAN：DS-AS10 / DS-AS81
流媒體直存設備（CVR）：DS-A10 / DS-A81
監所專用視頻智能分析：iVMS-6200E-J
報警控制網絡(luò )模塊:DS-1900MN
3、后端和中心設備
中央控制器：DS-B10
解碼模塊：DS-6532D-B10V
數字鍵盤：DS-1100K
總線式報警主機：DS-19A08-01BN
LCD液晶拼接單元：DS-D2055NH
DLP無縫拼接單元：DS-D1060EF
4、應用平臺軟件
監獄數字化安防集成系統（軟件）：iVMS-8300；
監獄應急指揮聯動（聯網）系統（軟件）：iVMS-8310；
